市政污水厂AAO工艺的复合碳源投加量反馈及调节装置

发布时间:2020-08-13

目前大多的碳源投加的方式通常为经验数据加简单的人工理论计算,不能适应目前市政污水厂进水水量大及水质波动大而造成出水数据超标的问题;且目前这种恒量投加的数据来源于出水口的在线数据,使得数据反馈严重滞后,不但容易出水总氮超标,而且会由于碳源超量投加导致出水COD存在超标风险,以及了增加运行成本。

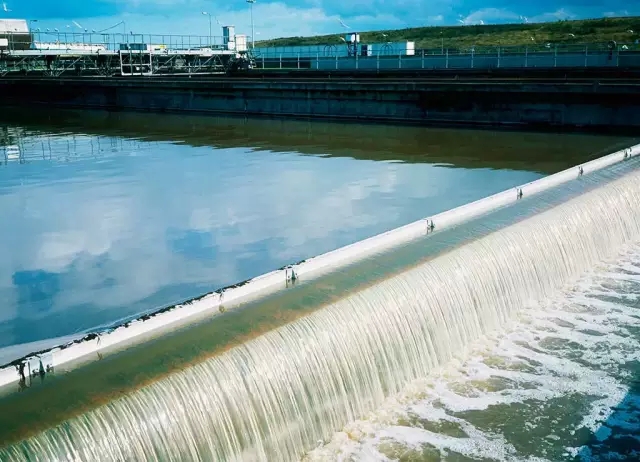

污水处理厂


本发明目的是在现有技术的基础之上,提供一种用于市政污水厂AAO工艺的复合碳源投加量自动反馈及调节装置,能够对有粘度或高浓度(一般情况下,浓度越大,粘度越大)的复合碳源,实现直接对碳源精准投加,确保污水出水达到预期的处理效果和减少运行成本。

一种用于市政污水厂AAO工艺的复合碳源投加量自动反馈及调节装置,其特征在于,包括污水处理装置和控制系统,所述污水处理装置包括通过管道依次连接的厌氧处理池、缺氧处理池、好氧处理池,所述厌氧处理池设置有污水入口,污水入口前端管道设有电磁流量计和在线溶解氧仪,所述好氧处理池设置有污水出口,所述厌氧处理池上部与复合碳源存储罐连接,所述好氧处理池与曝气装置连接,所述厌氧处理池与所述污水入口之间设置有进口总氮在线检测仪,所述缺氧处理池与好氧处理池通过回流管道连接,所述回流管道上设置有回流控制阀,所述好氧处理池之间设置有缺氧硝氮检测仪,所述好氧处理池与所述污水出口设置有出口总氮在线检测仪,所述污水入口设置有在线溶解氧检测仪,所述控制系统包括PLC控制器,所述PLC控制器可控制进口总氮在线检测仪、缺氧池硝氮检测仪、出口总氮在线检测仪、回流控制阀的监测运行;

污水厂生化池的复合碳源采用多点投加装置,包括圆环形的上管和下管,所述上管和所述下管大小相同并通过连接管连接,所述上管和所述下管通过进口管输入复合碳源,所述进口管与复合碳源存储罐连接,所述上管和所述下管通过出口管输出复合碳源,上管和下管的底部设置有一系列的出液口,且所述上管的出液口和下管的出液口位于同一垂直位置,所述上管和下管内部复合碳源流动方向相反。

第一个发明点是在多点投加上采用逆向双回路的管道,解决输送过程中前面管点量大后面管点量小的问题。使得添加更均匀。

作为优选,所述复合碳源存储罐与中转罐通过连接管连接,所述连接管设置有连通阀,所述复合碳源存储罐与所述中转罐的尺寸一致,管壁上设置有刻度,所述复合碳源存储罐与所述中转罐的初始复合碳源储量一致,所述中转罐的复合碳源储量固定。

第二个核心发明点是复合碳源存储罐和中转罐双重校准系统可以解决碳源的计量难问题,可以解决碳源的计量难问题。复合碳源浓度越高,粘性越大,越容易粘附电极,导电性变差,所以用了一段时间后就会出现误差,特别是因有浓度高导致粘度大,对管道有阻力大及粘住流量计探头而产生误差。通过连通阀可以实现所述复合碳源存储罐与所述中转罐的初始复合碳源储量一致。因此,复合碳源存储罐使用一段时间后,可以通过计算中转罐和复合碳源存储罐的液位高度差,即可计算复合碳源存储罐的投加量。

作为优选,所述复合碳源存储罐设置有液位控制组件,所述液位控制组件包括液位计、加药计量泵、电磁阀,所述液位计位于复合碳源存储罐内,实时监测液位高度,所述加药计量泵进水管与存储罐出口连接,所述加药计量泵进水管上设置有电磁阀,所述加药计量泵出水管与所述多点投加装置的进口管连接,所述液位控制组件与所述控制系统连接。

为了运输的经济性,一般情况下复合碳源浓度越高,运输成本越低;但是碳源浓度越高,越容易粘附电极,因此经常会导致液位控制组件的传感器导电性变差,所以用了一段时间后就会出现误差。通过前面的中转罐和复合碳源存储罐的液位高度差,计算出复合碳源存储罐的投加量,可以精确反馈衡量液位控制组件的精确性,进而可以定期(如每四小时)来校准流量计。双重校准系统来校正流量后,反馈给控制系统,控制系统再通过电磁阀来调节流量计,从而加药计量泵达到对复合碳源的流速控制,达到精准投加到各个应用单元。

作为优选,所述液位控制组件包括高位传感器、低位传感器,所述高位传感器设置在复合碳源存储罐的上部内壁,低位传感器设置在复合碳源存储罐的下部内壁,所述高位传感器和所述低位传感器设置有预警装置。
